西安電子科技大學郝躍院士團隊關于超寬禁帶半導體材料與器件的研究進展
作者：何云龍，陸小力，孫靜，張金風，鄭雪峰，馬佩軍，馬曉華，郝躍
（寬禁帶半導體國家工程研究中心，西安電子科技大學，陜西省西安市 710071）
摘要
以氧化鎵、金剛石和氮化鋁為代表的超寬禁帶半導體是繼硅、砷化鎵、氮化鎵、碳化硅之后的第四代半導體材料，已被公認是推動微電子技術繼續高速發展的關鍵技術，成為世界各國競爭的技術制高點。超寬禁帶半導體具有大功率、耐高壓、耐高溫、抗輻射能力強等優越性能，是新一代大功率集成電路、電力電子功率器件、短波長光電器件與探測器件的理想材料。本文通過結合國際國內最新研究進展，概述了氧化鎵，金剛石，氮化鋁這三種超寬禁帶半導體材料與器件的相關研究，并以此對未來進行了展望。
引言
以氮化鎵、碳化硅為代表的第三代寬禁帶半導體，已經在射頻電子、電力電子和光電子領域得到了廣泛應用，但是仍然存在一些問題有待解決。如氮化鎵（GaN）單晶襯底尺寸小、器件動態特性差、缺陷界面機制不明晰等；碳化硅（SiC）仍存在材料成本高、加工難度大等技術困難。隨著新能源、光伏產業的快速崛起，輸出功率大、能量損耗低的電路系統成為未來發展趨勢，而GaN與SiC略顯疲態。因此，開發氧化鎵（Ga2O3）、金剛石（Diamond）和氮化鋁（AlN）為代表的超寬禁帶半導體受到了產業界和學術界的廣泛關注，并取得了一定進展。
超寬禁帶半導體具有比GaN、SiC更高的禁帶寬度，因此具有更高的擊穿電場，可以保障器件具有更大的功率密度，同時具有高效、耐高溫、抗輻射能力強等優越性能，是新一代大功率微波器件與集成電路、電力電子功率器件、短波長光電器件與探測器件的理想材料。巴利加優值（BFOM）是評判功率器件在大功率領域應用潛力的重要指標，如圖1所示，氧化鎵、金剛石和氮化鋁的巴利加優值分別是GaN材料的4倍、29倍和22倍，是SiC材料的10倍、74倍和56倍。以上結果表明，超寬禁帶半導體在電力電子領域和射頻功率領域均具有巨大的應用潛力。近年來，不論在材料生長還是器件制備方面均取得了一系列突破。
本文結合國際國內最新研究進展，概述了氧化鎵，金剛石，氮化鋁這三種超寬禁帶半導體材料與器件的相關研究，并給出了未來發展趨勢，希望為該領域的研究者提供有價值的參考信息。

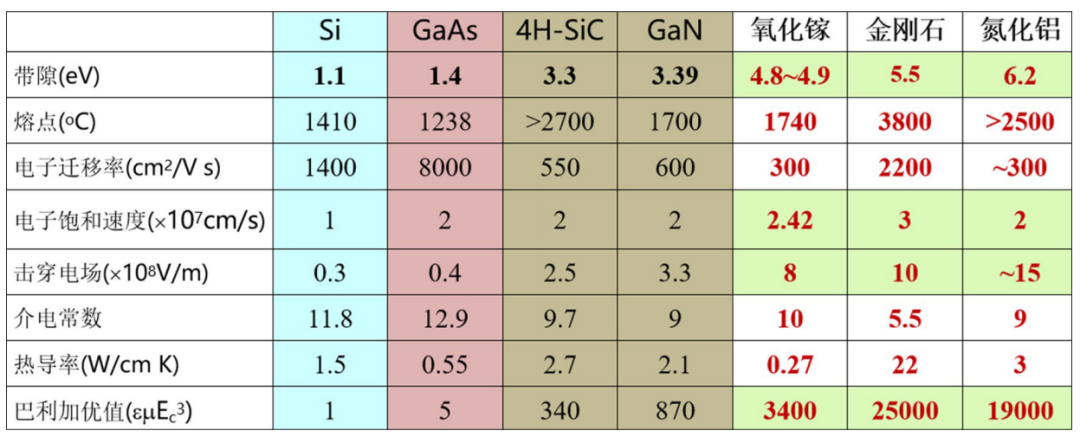

圖1. 半導體材料的物理特性
1. 氧化鎵材料與器件研究進展
1.1 氧化鎵材料
Ga2O3材料具有超寬的禁帶寬度（約4.8~4.9 eV）和超高臨界擊穿場強（約8 MV/cm）。Ga2O3具有五種同分異構體，而β-Ga2O3在大氣壓下是熱力學最穩定的相，其他的相則都屬于亞穩態相，在一定的溫度和濕度條件下都可以轉變?yōu)?beta;-Ga2O3，因此，目前的主流研究均集中于 β-Ga2O3。與GaN基器件和SiC基器件相比，β-Ga2O3基器件理論上在相同耐壓情況下，導通電阻更低、功耗更小，能夠極大地降低器件工作時的電能損耗，因此β-Ga2O3在大功率應用中極具潛力。目前日本的NCT公司采用垂直布里奇曼法成功制備出六英寸（100）向單晶襯底，國內的鎵仁半導體也通過鑄造法實現了六英寸單晶襯底的生長。由此可見，氧化鎵的單晶襯底在價格成本上具有先天優勢。
β-Ga2O3的材料外延技術主要有氫化物氣相外延（HVPE）、金屬有機化學氣相沉積（MOCVD）和分子束外延（MBE）等幾種主流生長方式。其中，HVPE生長速率快、低濃度摻雜可調等優勢在目前的市場占有率很高。而MOCVD外延生長方法不僅可以進行大尺寸外延，同時可以兼顧生長速率，將成為未來氧化鎵外延材料市場化的主力軍。目前，β-Ga2O3外延工藝可以被分為同質外延與異質外延。同質外延又分為（100）、（010）、（001）、（-201）等四種晶體取向，異質外延的襯底則多為藍寶石，其主流應用方向為光電探測、輻射探測等。
研究者在同質外延方面的工作很多，并取得了一定的進展。以（-201）晶向為例，2020年，吉林大學利用MOCVD技術制備了高質量的β-Ga2O3同質外延薄膜，其XRD搖擺曲線的FWHM為21.6 arcsec，均方根（RMS）粗糙度低至0.68 nm[1]。2024年，西安電子科技大學采用脈沖In輔助技術，得到了表面粗糙度為0.98 nm，搖擺曲線半高寬為30.42 arcsec的高質量外延薄膜，如圖2（a）所示[2]。在異質外延技術方面，2023年，西安電子科技大學采用脈沖In輔助技術實現了高質量的藍寶石襯底異質外延薄膜。（-201）晶面取向的半高寬達到2700 arcsec，表面粗糙度為5.1 nm[3]。2024年，中國科學院半導體所采用兩步法在藍寶石襯底上實現搖擺曲線半高寬低至0.66°，表面粗糙度為6.8 nm的外延薄膜，并以此制備了光電探測器件，光暗電流比高達1015 Jones[4]，如圖2（b）所示。
圖2. AFM測量的薄膜粗糙度示意圖（-201）β-Ga2O3同質外延薄膜，（b）藍寶石襯底上Ga2O3薄膜
1.2 氧化鎵器件
1.2.1 氧化鎵二極管
受限于目前的材料結構，氧化鎵功率二極管主要以垂直型器件為主，其研究點主要集中于提升器件的BFOM值，從而接近其材料的理論極限。另一方面，針對氧化鎵功率二極管開啟電壓較大的問題，研究者也做了一部分工作降低其開啟電壓從而減少導通損耗。
為了實現更高的BFOM值以接近其材料理論極限，2024年，美國佛羅里達大學采用雙層邊緣介質終端技術，實現了BFOM值為15.2 GW/cm2的功率二極管，其BFOM值是目前已報道結果最高值[5]。早在2022年，西安電子科技大學借助雙層濃度的NiOx制造出復合終端結構二極管，實現了13.2GW/cm²的BFOM值，其擊穿場強達到6.4 MV/cm，導通電阻為5.24 mΩ·cm2[6]，如圖3（a）所示。
為了實現更低的開啟電壓，2023年，美國空軍研究實驗室制造出垂直Pt/TiO2/β-Ga2O3金屬介電半導體（MDS）二極管，由于極化效應MDS二極管實現了0.59 V的開啟電壓[7]。同年，西安電子科技大學創新開發了N2O等離子體技術處理陽極區域，通過形成Ga-N鍵使二極管的開啟電壓降低至0.6 V[8]，如圖3（b）所示。
圖3. （a）復合終端的異質結二極管及Benchmark圖，（b）N2O等離子體處理二極管及IV曲線
此外，氧化鎵二極管也成為目前最具實現產業化潛力的功率器件，逐漸成為研究的熱點。2022年，日本NCT公司結合場板技術，在12 μm的漂移層上制造出邊長為1.7 mm的大電流二極管，器件正向電流達到了2 A@2 V，導通電阻為17.1 mΩ·cm2，反向擊穿電壓為1200 V，BFOM值為 84 MW/cm2[9]。同年，西安電子科技大學設計了一種異質結終端的二極管，器件直徑為620 μm，器件的正向電流達到了7.13 A@4.9 V，導通電阻為6.76 mΩ·cm2，反向擊穿電壓為1260 V，BFOM值為234 MW/cm2[10]。
1.2.2 氧化鎵晶體管
在氧化鎵晶體管的研究領域，研究人員深入且廣泛地探討了多個關鍵問題，其中主要的研究點依然聚焦于提升器件的BFOM值以接近其材料理論極限，其次，為了實現未來的系統級應用，實現增強型器件也不能被忽視。
在提升器件BFOM值方面，2022年，美國猶他大學制作了Fin形三溝道β-Ga2O3 MESFET，該器件的導通電阻為 5.1 mΩ·cm2，BFOM值為 0.95 GW/cm2[11]。西安電子科技大學在同年制作了凹槽PN異質結柵結構晶體管，器件的導通電阻為6.24 mΩ·cm2，BFOM值為0.74 GW/cm2，達到國際先進水平[12]。
出于系統應用層面的考量，研制高性能的增強型Ga2O3基晶體管至關重要。目前主流的增強型器件制作方式包括凹槽柵，異質結柵以及鰭式（Fin）柵結構等。2018年，美國空軍實驗室利用凹槽柵結構并通過原子層沉積（ALD）SiO2作為柵介質，實現了閾值電壓為2V的增強型器件，其導通電阻為215Ω·mm，擊穿電壓為505 V[13]。2022年，電子科技大學團隊采用凹槽異質結柵結構，實現了增強型Ga2O3晶體管，器件的導通電阻為15.1 mΩ·cm2，擊穿電壓為980 V，BFOM為63 MW/cm2[14]。2023年，西安電子科技大學制作了Ga2O3/NiOx異質結柵和肖特基復合柵結構晶體管，其閾值電壓為3.3 V，擊穿電壓達到2160 V，導通電阻為6.35 mΩ·cm2，BFOM值達到0.73 GW/cm2，是已報道氧化鎵增強型器件中的最高值[15]，如圖4所示。
此外，由于較高的臨界擊穿場強和低串聯電阻，氧化鎵依然具有可觀的約翰遜優值（JFOM），因此在射頻功率領域也有一定的應用前景，眾多學者開始了對氧化鎵射頻晶體管的研制。2021年，美國布法羅大學研制出增強型(AlxGa1-x)2O3/Ga2O3異質結構晶體管，該器件的fT，fMAX分別為30、37 GHz，fT·LG達到4.8 GHz·μm[16]。2023年，西安電子科技大學將Ga2O3溝道材料轉移到SiC襯底上，并結合T型柵結構制作了晶體管，該器件的fT，fMAX分別為27.6、57 GHz，fT·LG為5 GHz·μm，為目前國際報道的最高值[17]，如圖4所示。
圖4. （a）異質結-肖特基復合柵結構晶體管及其Benchmark圖,（b）T型柵結構的β-Ga2O3 MOSFET及其小信號特性曲線
2. 金剛石材料與器件研究進展
2.1 金剛石材料
金剛石具有禁帶寬度大、擊穿場強高、載流子遷移率和飽和速度高的優勢，并且具有自然界最高的熱導率，從半導體的各種品質因數來看，金剛石材料擁有巨大的應用潛力，有望將電子元器件推向新的功率極限。同時，金剛石還擁有超強的抗輻照能力、極好的電絕緣特性和快響應特性，有望成為下一代脈沖強輻射場探測器的理想材料。此外，金剛石還可作為高性能熱沉襯底，從芯片級散熱的層面促使大功率器件和芯片小型化，在提升電路和系統的性能與壽命方面具有重要應用價值。
目前，單晶金剛石制備主要有高溫高壓（HPHT）合成方法和化學氣相沉積法（CVD）。HPHT合成單晶金剛石是一種模擬自然界中金剛石形成條件的技術，它在科學研究和工業應用中具有重要地位。2015年，吉林大學設計了新型立方高壓設備，提升了合成金剛石的質量，如圖5所示[18]。但HPHT法制備單晶金剛石的尺寸受到嚴重限制，無法更進一步突破。
圖5. 高溫高壓法合成單晶金剛石
CVD制備單晶金剛石體材料或者薄膜的主流方法主要包括微波等離子體化學氣相沉積法（MPCVD）和熱絲化學氣相沉積法（HFCVD）。MPCVD法制備金剛石薄膜技術經過40余年發展，逐漸走向成熟穩定，成為制備金剛石的主流方式。2014年，日本AIST采用馬賽克拼接技術，將24個10 mm×10 mm“克隆”基片拼接成一個5.08 cm的馬賽克金剛石晶圓，實現了英寸級單晶金剛石[19]。2018年，西安電子科技大學采用MPCVD系統在種子最大邊對邊寬度為7.5毫米的基礎上，得到了兩邊寬度約為10毫米的同質外延單晶[20]。2019年，西安電子科技大學利用MPCVD系統實現了7個SCD樣品的同時擴大生長，并且進一步擴大到14個SCD樣品的同時生長[21]。
在外延生長研究方面，2015年，北京科技大學開展了Ir襯底上異質外延形核研究，外延形核密度達到108～109cm-2[22]。目前最大尺寸（直徑~90毫米）單晶是德國奧格斯堡大學在2017年在Ir YSZ/Si（001）復合襯底上獲得的，其生長時間120 h、厚度為1.6 mm、搖擺曲線（004）半高寬FWHM達到0.064°[23]。西安電子科技大學在2020年優化MPCVD生長方式，實現了高純外延材料生長，材料的XRD（004）面搖擺曲線半高寬僅為46.3 arcsec[24]。
2.2 金剛石器件
2.2.1 金剛石功率器件
金剛石功率器件分為功率二極管與功率晶體管。在功率二極管方面，由于金剛石的n型摻雜技術尚未成熟，金剛石基肖特基二極管主要通過p型金剛石和金屬形成肖特基結實現。從結構上可分為垂直型、準垂直型和橫向型。2021年，日本產業技術綜合研究所通過插入含有金屬鎢的緩沖層制備了準垂直肖特基勢壘二極管。在±8 V電壓下，整流比超過8個數量級，器件擊穿電壓為375 V[25]。
由于其材料的固有屬性，金剛石功率晶體管通常為耗盡型器件。2022年，日本佐賀大學制備了Al2O3為介質層的MOSFET，該器件最大漏極電流密度可達-0.68 A/mm，最大有效遷移率為205 cm2/（V·s），比導通電阻為7.54 mΩ·cm2。器件的擊穿電壓達到2568 V，BFOM值為874.6 MW·cm-2，是目前金剛石功率晶體管最高值[26]。而要想實現增強型器件需要克服更多的技術難題，這也是當前金剛石功率晶體管研究中的熱點。關于金剛石增強型器件的主流實現方式包括退火或紫外臭氧處理；利用低功函數柵極材料；耗盡2DHG溝道；氮離子注入等。2022年，西安電子科技大學利用Al/BaF2柵極材料實現了高性能常關氫化金剛石MIS-FET，器件的閾值電壓為-0.90 V，最大跨導和最大飽和電流分別為30 mS/mm和-96.5 mA/mm[27]。2023年，西安交通大學利用電子束蒸發的方式在柵下沉積了30nm厚的CeB6，成功實現了閾值電壓為-0.46V金剛石增強型器件。最大電流密度為-83.8 mA/mm[28]。
2.2.2 金剛石輻射探測器
由于金剛石優良的抗輻射特性及溫度穩定性，其在輻射探測領域有著良好的應用前景。金剛石輻射探測器以勻質體電導型（無結型）結構為主流結構。這種結構對金剛石材料在核輻射后產生的載流子的收集特性提出了極高的要求，在電學特性上表現為載流子輸運特性好、復合中心和陷阱少、載流子復合壽命長，這些特性決定了金剛石輻射探測器的電荷收集效率、能量分辨率等指標和長期探測性能的穩定性。目前金剛石輻射探測器的電荷收集效率可達90%以上（甚至100%），對α粒子和中子的能量分辨率最好結果分別為0.4%與1.5%。對γ射線/中子/質子/重離子等的探測則進一步證明了金剛石的抗輻照特性，在經受1015質子/cm2、250 Mrad光子輻照以及3×1015中子/cm2輻照后，金剛石探測性能只有輕微的變化。
2020年，西安電子科技大學提出了一種新型金剛石探測器，該器件在1 V/μm的電場下，暗電流非常低僅為7.46×10-13 A/mm2。在α粒子的輻照下，探測器的CCE為電子（98.6%）和空穴（99.01%），以及能量分辨率為1.04%與0.76%。同時，探測器具有超快的時間響應，僅為347.4 ps[29]，如圖6所示。
圖6. 金剛石輻射探測器及其IV曲線
3. 氮化鋁材料與器件研究進展
3.1 氮化鋁材料
氮化鋁（AlN）是典型的Ⅲ-V族化合物，有著優異的物理化學性質如高熱穩定性（熔點2100 ℃）、高熱導率[2W/(cm·K)]、高化學穩定性等。AIN還具有良好的壓電和介電性能，因此在能量轉換、聲波和MEMS等器件上具有很大的應用價值，已被用于微機電系統。針對于AlN材料的研究主要集中在AlN晶體生長與AlN薄膜外延兩個方面。其中，AlN晶體生長主要是采用PVT法進行自籽晶與異質籽晶生長。AlN薄膜外延主要采用MOCVD、ALD等方法在藍寶石或4H-SiC襯底上進行異質外延生長。
國內外有許多團隊對AlN材料開展了研究并取得了一定成果。在AlN晶體生長方面，北京大學結合有效的Al原子輸運控制方法，實現了直徑超過62 mm的AlN晶體和直徑超過50 mm的AlN單晶襯底。在AlN薄膜外延方面，該團隊提出了一種基于納米圖形化AlN/藍寶石模板的“可控離散和可控聚合”側向外延方法（NPATs），使藍寶石襯底上AlN薄膜的位錯腐蝕坑密度降低至104 cm-2量級[30]。與此同時，西安電子科技大學提出了擴散吸附調節外延生長法，獲得了3×3 cm2的柔性AlN薄膜，且RMS為0.748 nm，如圖7 所示。此外，該團隊還通過應變工程連續調控柔性AlN材料的帶隙，將帶隙降低到4.8 eV，并使響應度提高161%，時間響應速度加快31%，并降低了暗電流[31]。此外，AlN還可以通過ALD方式生長，起到柵介質的作用。2015年，西安電子科技大學用PEALD生長AlN柵介質，與AlGaN/GaN結合形成MIS-HEMT器件，器件的跨導峰值為289 mS/mm，同時還顯著改善了柵界面特性，界面電荷降低至3.1×1011cm−2[32]。
圖7. AlN薄膜及其顯微、拉曼特性
3.2 氮化鋁器件
針對AlN器件的研究主要集中于二極管、MESFET、光電探測器等。其中，AlN基二極管表現出較好的特性而受到廣泛研究。2023年，亞利桑那州立大學首次在AlN襯底上實現了擊穿電壓達到3 kV的AlN肖特基二極管，泄漏電流僅為200 nA[33]。2024年，名古屋大學采用分布式極化摻雜方法在AlN襯底上制備了AlGaN p-n垂直二極管，如圖8（a）所示，擊穿場強達到7.3 MV/cm，實現了6.5 V的開啟電壓和3 mΩ·cm2的導通電阻，為目前所報道的AlN基p-n二極管最小值[34]。同年，西安電子科技大學實現了高性能AlN/GaN雙勢壘共振隧穿二極管，其峰值電流達到了創紀錄的1551 kA/cm2，峰谷電流比為1.24[35]，如圖8（b）所示。
圖8. （a）p-n二極管的橫截面圖及IV特性曲線，（b）AlN/GaN雙勢壘共振隧穿二極管及其IV特性曲線
此外，由于AlN具有很高的極化效應，因此，AlN/GaN異質結中的溝道電子面密度極高，適合制作射頻器件，其較高的歐姆接觸電阻通常用二次外延的方法來解決。2022年，西安電子科技大學提出了遠程等離子體氧化處理的低損傷增強型AlN/GaN HEMT，閾值電壓為0.4 V，最大電流達到了1.06 A/mm[36]。2023年，北京大學報道了70 nm柵長的AlN/GaN HEMT，歐姆接觸電阻低至0.09 Ω·mm，fT/fmax達到140/301 GHz，飽和電流密度達到1.54 A/mm[37]。
4. 總結與展望
本文參考了超寬禁帶半導體的學術和產業界動態，并根據國家工程研究中心多年在該領域的深入研究，簡單概述了超寬禁帶半導體材料、器件及相關技術的階段性關鍵進展。
Yole Intelligence在《Status of the Power Electronics Industry Report》中預計，到2028年，全球功率器件市場將增至333億美元，推動著寬禁帶半導體領域的高速發展，但現有的GaN和SiC體系難以滿足日益增長的軍用及民用技術要求，作為超寬禁帶半導體，Ga2O3能夠?qū)崿F(xiàn)n型電子結構的精確調制、金剛石具有室溫下最高的熱導率，而AlN具有極寬的帶隙和較好的極化特性，這些優異的特性使得其在高壓、高頻、高溫和大功率電子器件等領域具有廣闊的應用前景，在更高功率、頻率和效率的同時，低成本和小體積產品的實現成為可能。
近十年，世界范圍特別是國內對超寬禁帶半導體的研究變得更加活躍，不同技術制備的四英寸AlN、金剛石和六英寸Ga2O3襯底相繼被報道，Ga2O3和金剛石MOSFET及AlN基HEMT出色的器件性能也有望在電力電子及射頻功率領域應用，Ga2O3基日盲探測器、金剛石基輻照探測器和光導開關、AlN基LED等也在光電子、輻射領域取得了突破進展。這些喜人的成果更加證明了超寬禁帶半導體的發展?jié)摿?。但是，由于相關理論與技術的不成熟，超寬禁帶半導體材料與器件仍存在很多問題有待解決。此外，與相對較為成熟的SiC、GaN相比，以Ga2O3、金剛石和AlN為代表的超寬禁帶半導體產業化應用剛剛開始。下一個十年，相信在國內外同行的共同努力下，超寬禁帶半導體理論和技術將得到跨越式發展，商業產品快速投放并在市場中實現廣泛應用，它們將通過更高的工作效率和更低的功率損耗來節省能源，同時改變?nèi)藗兊墓ぷ髋c生活。
[1] C. Zhao et al., “Preparation of high-thickness n--Ga2O3 film by MOCVD,” in Coatings, vol. 12, no. 5, 645, May. 2022, doi: 10.3390/coatings12050645.
[2] Y. Wang, et al., “Enhancing the quality of homoepitaxial (-201) β-Ga2O3 thin film by MOCVD with in situ pulsed indium,” in Applied Physics Letters, vol. 124, no. 7, 072105, Feb. 2024, doi: 10.1063/5.0189586.
[3] Y. Wang et al., “Optimization quality for indium pulse-assisted of β-Ga2O3 thin film on sapphire surface,” in Ceramics International, vol. 49, no. 23, pp. 37506-37512, Dec. 2023, doi: 10.1016/j.ceramint.2023.09.077.
[4] P. Ma et al., “Two-step growth of β-Ga2O3 on c-plane sapphire using MOCVD for solar-blind photodetector,” in Journal of Semiconductors, vol. 45, no. 2, 022502, Apr. 2024, doi: 10.1088/1674-4926/45/2/022502.
[5] J. Li et al., “Breakdown up to 13.5 kV in NiO/β-Ga2O3 vertical heterojunction rectifiers,” in ECS Journal of Solid State Science and Technology, vol. 13, no. 3, 035003, Mar. 2024, doi: 10.1149/2162-8777/ad3457.
[6] J. Zhang et al., “Ultra-wide bandgap semiconductor Ga2O3 power diodes,” in Nature Communications, vol. 13, no. 1, 3900, Jul. 2022, doi: 10.1038/s41467-022-31664-y.
[7] Nolan S. Hendricks et al., “Vertical metal-dielectric-semiconductor diode on (001) β-Ga2O3 with high-κ TiO2 interlayer exhibiting reduced turn-on voltage and leakage current and improved breakdown,” in Applied Physics Express, vol. 16, no. 7, 071002, Jul. 2023, doi: 10.35848/1882-0786/ace0f3.
[8] Y. He et al., “Research on the β-Ga2O3 Schottky barrier diodes with oxygen-containing plasma treatment,” in Applied Physics Letters, vol. 122, no. 16, 163503, Apr. 2023, doi: 10.1063/5.0145659.
[9] Q. Yan et al., “Low density of interface trap states and temperature dependence study of Ga2O3 Schottky barrier diode with p-NiOx termination,” in Applied Physics Letters, vol. 120, no. 9, 092106, Feb. 2022, doi: 10.1063/5.0082377.
[10] F. Otsuka et al., “Large-size (17x1.7 mm2) β-Ga2O3 field-plated trench MOS-type Schottky barrier diodes with 1.2 kV breakdown voltage and 109 high on/off current ratio,” in Applied Physics Express, vol. 15, no. 1, 016501, Jan. 2022, doi: 10.35848/1882-0786/ac4080.
[11] A. Bhattacharyya et al., “High-mobility tri-gate β-Ga2O3 MESFETs with a power figure of merit over 0.9 GW/cm2,” in IEEE Electron Device Letters, vol. 43, no. 10, pp. 1637-1640, Oct. 2022, doi: 10.1109/LED.2022.3196305.
[12] C. Wang et al., “Hysteresis-free and μs-switching of D/E-modes Ga2O3 hetero-junction FETs with the BV2/Ron,sp of 0.74/0.28 GW/cm2,” in Applied Physics Letters, vol. 120, no. 11, 112101, Mar. 2022, doi: 10.1063/5.0084804.
[13] K. D. Chabak et al., “Recessed-gate enhancement-mode β-Ga2O3 MOSFETs,” in IEEE Electron Device Letters, vol. 39, no. 1, pp. 67-70, Jan. 2018, doi: 10.1109/LED.2017.2779867.
[14] X. Zhou et al., “Normally-off β-Ga2O3 power heterojunction field-effect-transistor realized by p-NiO and recessed-gate,”2022 IEEE 34th International Symposium on Power Semiconductor Devices and ICs (ISPSD). Vancouver, BC, Canada, 2022, pp. 101-104, doi: 10.1109/ISPSD49238.2022.9813678.
[15] X. Wang et al., “An E-mode β-Ga2O3 metal-heterojunction composite field effect transistor with a record high P-FOM of 0.73 GW/cm2,” 2023 35th International Symposium on Power Semiconductor Devices and ICs (ISPSD), Hong Kong, 2023, pp. 390-393, doi: 10.1109/ISPSD57135.2023.10147570.
[16] A. Vaidya et al., “Enhancement mode β-(AlxGa1-x)2O3/Ga2O3 heterostructure FET (HFET) with high transconductance and cutoff frequency,” in IEEE Electron Device Letters, vol. 42, no. 10, pp. 1444-1447, Oct. 2021, doi: 10.1109/LED.2021.3104256.
[17] M. Zhou et al., “1.1 A/mm β-Ga2O3-on-SiC RF MOSFETs with 2.3 W/mm Pout and 30% PAE at 2 GHz and fT/fmax of 27.6/57 GHz,” 2023 International Electron Devices Meeting (IEDM), San Francisco, CA, USA, 2023, pp. 1-4, doi: 10.1109/IEDM45741.2023.10413782.
[18] Q. Han et al., “Design of a novel large volume cubic high pressure apparatus for raising the yield and quality of synthetic diamond,” in Journal of Crystal Growth, vol. 422, pp. 29-35, Jul. 2015, doi: 10.1016/j.jcrysgro. 2015.04.028.
[19] H. Yamada et al., “A 2-in. mosaic wafer made of a single-crystal diamond,” in Applied Physics Letters, vol. 104, no. 10, 102110, Mar. 2014, doi: 10.1063/1.4868720.
[20] Z. Ren et al., “Growth and characterization of the laterally enlarged single crystal diamond grown by microwave plasma chemical vapor deposition,” in Chinese Physics Letters, vol. 35, no. 7, 078101, Jun 2018, doi: 10.1088/0256-307X/35/7/078101.
[21] Z. Ren et al., “Multiple enlarged growth of single crystal diamond by MPCVD with PCD-rimless top surface,” in Chinese physics B, vol. 28, no. 12, 128103, Nov. 2019, doi: 10.1088/1674-1056/ab53cd.
[22] Y. Feng et al., “Heteroepitaxial nucleation of diamond on Ir(100)/MgO(100) substrate by bias enhanced microwave plasma chemical vapor deposition method,” in Journal of Synthetic Crystals, vol. 44, no. 4, pp. 896-901, Apr. 2015, doi: 10.16553/j.cnki.issn1000-985x.2015.04.009.
[23] M. Schreck et al., “Ion bombardment induced buried lateral growth: The key mechanism for the synthesis of single crystal diamond wafers,” in Scientific Reports, vol. 7, 44462, Mar. 2017, doi: 10.1038/srep44462.
[24]蘇凱. 高性能CVD金剛石核探測器及相關電子器件研究. 西安電子科技大學, 2022. doi: 10.27389/d.cnki.gxadu.2020.003386.
[25] P. Sittimart et al., “Enhanced in-plane uniformity and breakdown strength of diamond Schottky barrier diodes fabricated on heteroepitaxial substrates,” in Japanese Journal of Applied Physics, vol. 60, no. SB, SBBD05, May 2021, doi: 10.35848/1347-4065/abd537.
[26] N. C. Saha et al., “875-MW/cm² low-resistance NO2 p-type doped chemical mechanical planarized diamond MOSFETs,” in IEEE Electron Device Letters, vol. 43, no. 5, pp. 777-780, May 2022, doi: 10.1109/LED.2022.3164603.
[27] Q. He et al., “High mobility normally-OFF hydrogenated diamond field effect transistors with BaF2 gate insulator formed by electron beam evaporator,” in IEEE Transactions on Electron Devices, vol. 69, no. 3, pp. 1206-1210, Mar. 2022, doi: 10.1109/TED.2022.3147738.
[28] M. Zhang et al., “Electrical properties of cerium hexaboride gate hydrogen-terminated diamond field effect transistor with normally-off characteristics,” in Carbon, vol. 201, pp. 71-75, Sep. 2022, doi: 10.1016/j.carbon.2022.08.056.
[29] K. Su et al., “High performance hydrogen/oxygen terminated CVD single crystal diamond radiation detector,” in Applied Physics Letters, vol. 116, no. 9, 092104, Mar. 2020, doi: 10.1063/1.5135105.
[30] J. Wang et al., “Group-III nitride heteroepitaxial films approaching bulk-class quality,” in Nature materials, vol. 22, no. 7, pp. 853-859, Jun. 2023, doi: 10.1038/s41563-023-01573-6.
[31]史澤堃. 柔性自支撐AlN薄膜極性調控與應變工程的研究. 西安電子科技大學, 2024. doi: 10.27389/d.cnki.gxadu.2022.003463.
[32] J. Zhu et al., “Improved interface and transport properties of AlGaN/GaN MIS-HEMTs with PEALD-grown AlN gate dielectric,” in IEEE Transactions on Electron device, vol. 62, no. 2, pp. 512-518, Feb. 2015, doi: 10.1109/TED.2014.2377781.
[33] D. H. Mudiyanselage et al., “High-voltage AlN Schottky barrier diodes on bulk AlN substrates by MOCVD,” in Applied Physics Express, vol 17, no. 1, 014005, 2024, doi: 10.35848/1882-0786/ad15f4.
[34] T. Kumabe et al., “Demonstration of AlGaN-on-AlN pn diodes with dopant-free distributed polarization doping,” in IEEE Transactions on Electron Devices, vol 71, no. 5, pp. 3396-3402, Feb. 2024, doi: 10.1109/TED.2024.3367314.
[35] F. Liu et al., “Record peak current density of over 1500 kA/cm2 in highly scaled AlN/GaN double-barrier resonant tunneling diodes on free-standing GaN substrates,” in Applied Physics Letters, vol 124, no. 7, 073501, Feb. 2024, doi: 10.1063/5.0180145.
[36] S. Liu et al., “Improved breakdown voltage and low damage E-mode operation of AlON/AlN/GaN HEMTs using plasma oxidation treatment,” in IEEE Electron Device Letters, vol 43, no. 10, pp. 1621-1624, Oct. 2022, doi: 10.1109/LED.2022.3203164.
[37] L. Yang et al., “AlN/GaN HEMTs with fmax exceeding 300 GHz by using Ge-doped n++ GaN Ohmic contacts,” in ACS Applied Electronic Materials, vol. 5, no. 9, pp. 4786-4791, Sep. 2023, doi: 10.1021/acsaelm.3c00555.
